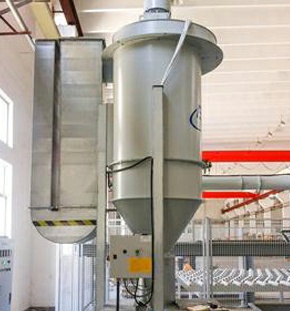

一、防爆除塵器工作原理
含有粉塵廢氣的空氣通過吸塵口采集，進入過濾器，遇到空氣導流板，改變氣流方向，使氣流向上流動，進入過濾室內，這樣可避免直接沖擊濾芯。經過過濾筒（濾袋）過濾分離，過濾后干凈的空氣通過消聲排入外界，完成過濾的全過程。在濾芯的自動清洗功能下，落入粉塵容器，進行收集。采用抗靜電濾筒（濾袋）和分離型電磁屏蔽結構，用氣動脈沖方式抖落粉塵，通過防爆電機、封閉型外設防爆電控箱等限度防止除塵器內部產生電火花，從而達到防爆效果。
二、防爆除塵器措施設計要點
①本體的設計強度能夠承受采取防爆措施后產生的爆炸壓力；
②本體內表面光滑，箱板之間的夾角做圓弧化處理,做防銹措施；
③除塵器灰斗內壁光滑，矩形灰斗壁面之間的夾角做圓弧化處理，灰斗落料壁面與水平面的夾角大于一定角度；
④除塵器安裝靜電導除裝置，在法蘭連接處采用導線跨接，并在接地處用導線接地；
⑤除塵器主體開泄爆口，開在朝外的箱體上，裝泄爆片；
⑥除塵器的進風口設置溫度監測報警裝置，當溫度達到70℃時，溫度監測報警裝置應發出聲光報警信號，溫度大于90℃時，風機會立即停止運轉，并且除塵設備本體內的滅火裝置自行啟動，進行滅火降溫；
⑦除塵器設置進、出風口風壓差監測報警裝置，安裝或?yàn)V袋更換在不超過8h的使用期內應記錄進、出口風壓的監測數值，當進、出口風壓力變化大于允許值的20％時，監測裝置報警應發出聲光報警信號，同時風機會立即停止運轉；

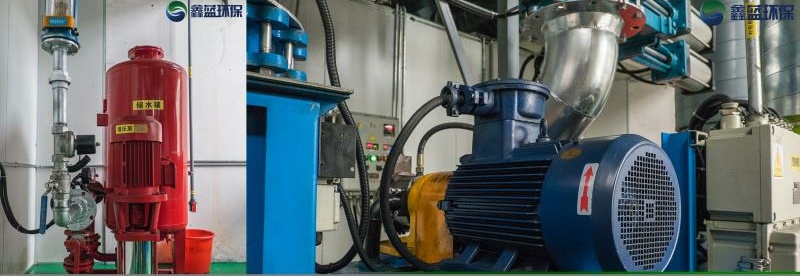

⑧除塵器配置氮?dú)鉁缁鹧b置；
⑨灰斗安裝溫度檢測器和料位儀；
⑩除塵器采用濾筒豎立安裝方式，同時設定電磁脈沖閥定時反吹，并且采用國外先進的反吹裝置，在濾筒中間安裝橢圓形泡囊，從而達到增強反吹力度的作用，以確保濾筒表面的積塵小于1mm；
⑾電磁脈沖閥連接的氣體與滅火裝置的氣體均為氮?dú)?，屬于惰性氣體，并且氮?dú)獯鎯蕹隹谔幏胖酶稍飫?，確保達到去濕的效果。
⑿除塵系統設置保護聯鎖裝置，當監測裝置報警發出聲光報警信號時，以及隔爆、抑爆裝置啟動時，保護聯鎖裝置同時啟動控制保護。
⒀實時監控：PLC系統由控制器、現場變送器及執行機構組成。控制器完成除塵系統重要參數的監控。通過控制器可訪問除塵系統的粉塵濃度、風壓變量、報警等。
⒁粉塵在線監測：對作業場所設置粉塵在線監測，監測數據與打磨工具氣源、除塵器變頻引風電機進行連鎖，保證除打磨工具使用之前需先開啟除塵系統，打磨時，作業現場粉塵濃度高時可以連鎖變頻風機提高風量，現場粉塵濃度達到高設定限值時，連鎖關閉打磨工具氣源，啟動聲光報警，變頻風機滿負荷運行。
三、適用范圍
防爆除塵處理裝置適用于采用機械設備或帶有動力的工具進行磨削、打磨、拋光和拋丸噴砂等工藝方法，鋁鎂銅制品加工過程中產生鋁、鎂、銅粉塵；家居制造、打磨產生的木質粉塵；其他易燃易爆粉塵等。
